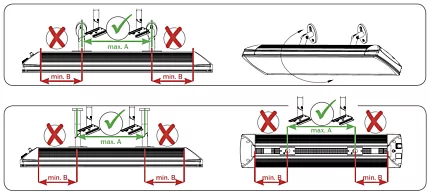

Ceiling Installation

Installation - Vision and Spot HEATSCOPE Heaters 1Installation - Vision and Spot HEATSCOPE Heaters 2Installation - Vision and Spot HEATSCOPE Heaters 3
AB
MHS-SM1600/MHS-SP1600max. 240 mmmin. 135 mm
MHS-SM2200/MHS-SP2200max. 300 mmmin. 175 mm
MHS-SM2800/MHS-SP2800max. 370 mmmin. 175 mm
AB
MHS-VT1600/MHS-VE1600max. 300 mmmin. 175 mm
MHS-VT2200/MHS-VE2200max. 650 mmmin. 175 mm
MHS-VT3200/MHS-VE3200max. 1150 mmmin. 175 mm

All dimensions listed in the table relate specifically to the internal measurements illustrated in the technical drawing above.

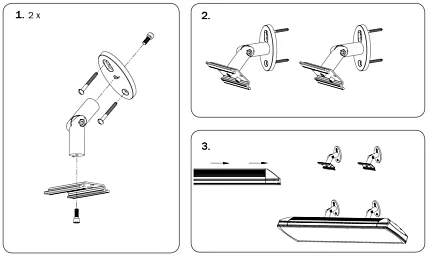

Wall mounting

Installation - Vision and Spot HEATSCOPE Heaters 4Installation - Vision and Spot HEATSCOPE Heaters 5Installation - Vision and Spot HEATSCOPE Heaters 6

Manual control

Installation - Vision and Spot HEATSCOPE Heaters 7

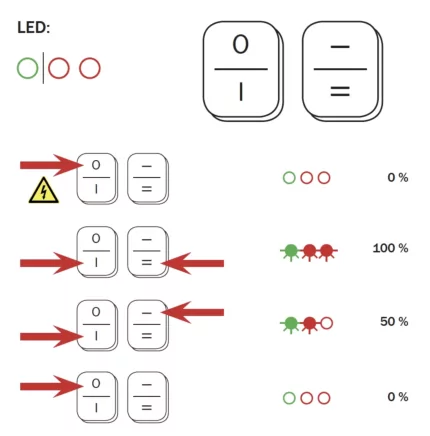

IR remote control

Installation - Vision and Spot HEATSCOPE Heaters 8

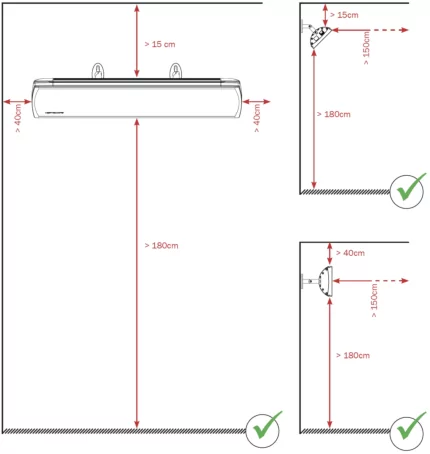

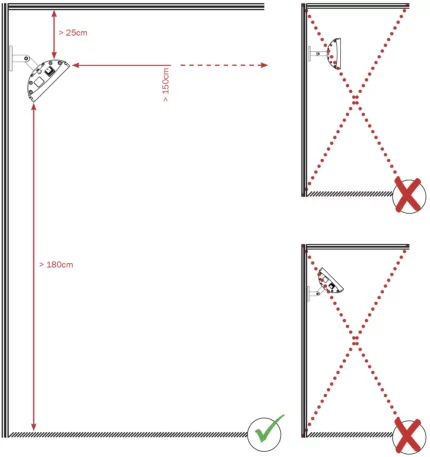

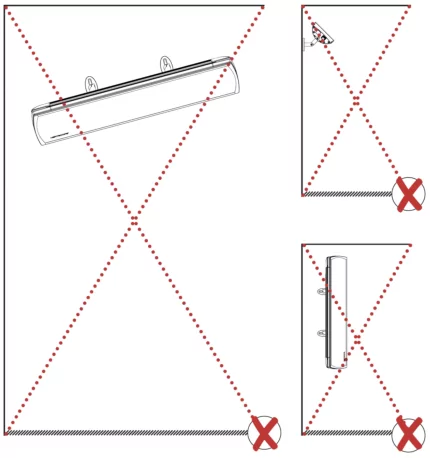

Minimum distances wall mounting

Installation - Vision and Spot HEATSCOPE Heaters 9Installation - Vision and Spot HEATSCOPE Heaters 10Installation - Vision and Spot HEATSCOPE Heaters 11Installation - Vision and Spot HEATSCOPE Heaters 12Installation - Vision and Spot HEATSCOPE Heaters 13Installation - Vision and Spot HEATSCOPE Heaters 14
